压缩空气系统在工作过程中会产生冷凝水，含有油污及颗粒杂质的冷凝水若不能及时排放，会严重影响气体品质。
Mag-drain是一种气动零气耗排水器，其可根据冷凝水的实际产生量进行有效排放，只排水，不排气，避免压缩空气损失。
Mag-drain采用特殊设计的浮球，根据液位变化进行气动控制，通过气动排水主阀实现自动排水。
Mag-drain采用半透明复合材料壳体，可观察冷凝水变化情况，非常人性化。
当仅用作压缩空气排水时，Mag-drain气动排水器可在易燃、易爆等危险环境中使用。
Mag-drain可提供高压力、超大水量等特型产品，实现进口产品替代，为用户提供广泛选择。
Mag-drain系列气动排水器经过压力试验、流量试验、杂质试验和寿命试验四大考核而定型，确保了长寿命和高可靠性。
无需通电
可用于户外
根据冷凝水产生量实时排放，零气耗
环境防爆
手动测试功能
排水阀孔径大，多级过滤，无堵塞
寒冷地区可配加热棒防止冰冻
CE、UKCA认证
半透明壳体，冷凝水变化过程可视
冷凝水从入水口流入储水罐，储水罐水位持续升高，浮球跟随浮起；
当浮球浮起到一定高位时，控制阀使得排水主阀气缸泄气，主阀打开，进行排水；
冷凝水排放过程中，储水罐水位持续下降，浮球跟随降落；
当浮球降落到一定低位时，控制阀使得排水主阀气缸进气，主阀关闭，停止排水；
储水罐中始终残留少量冷凝水，形成水封，无压缩空气损失。
|
|
|
|
|
产品型号 |

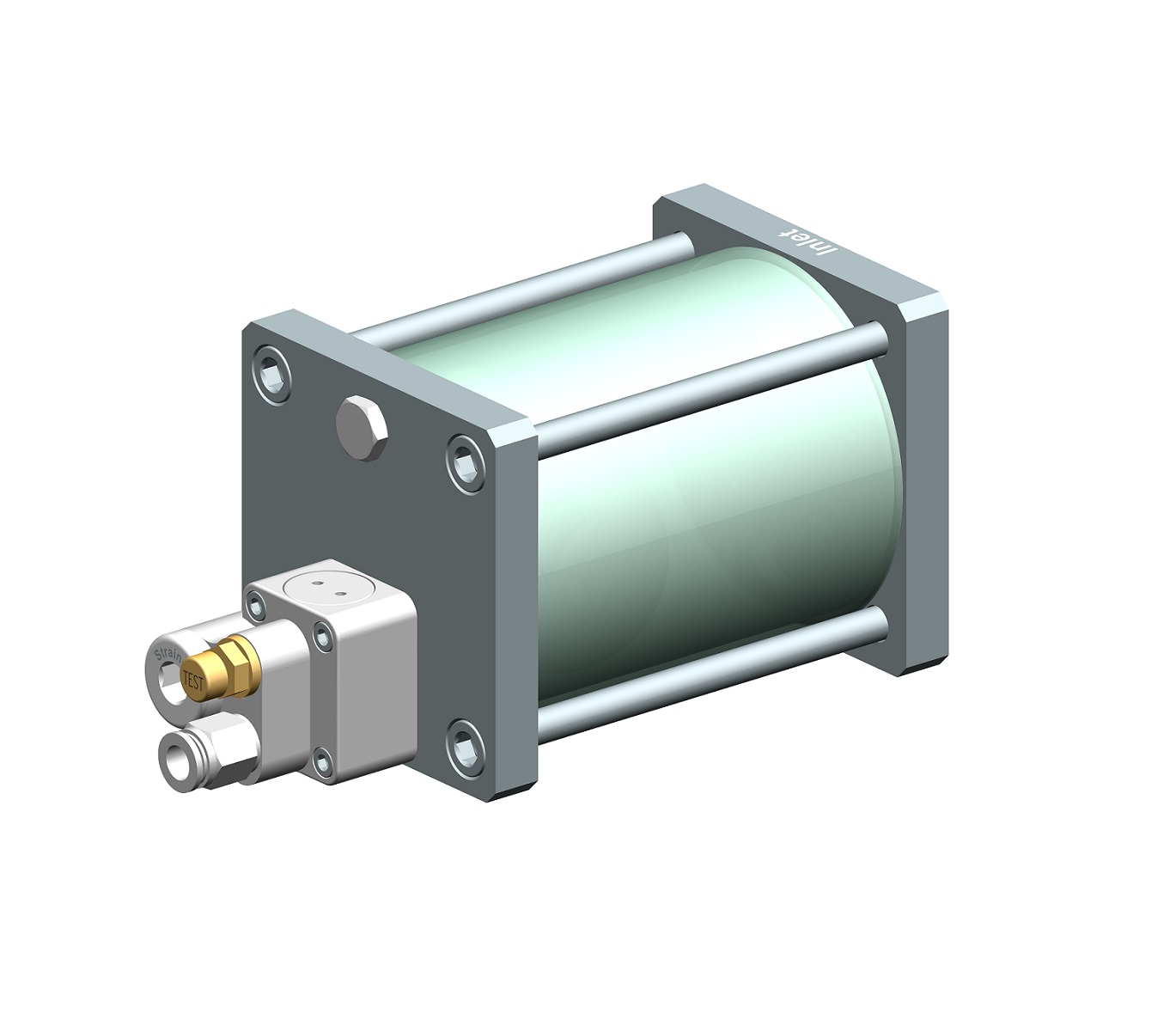

Mag-800 |

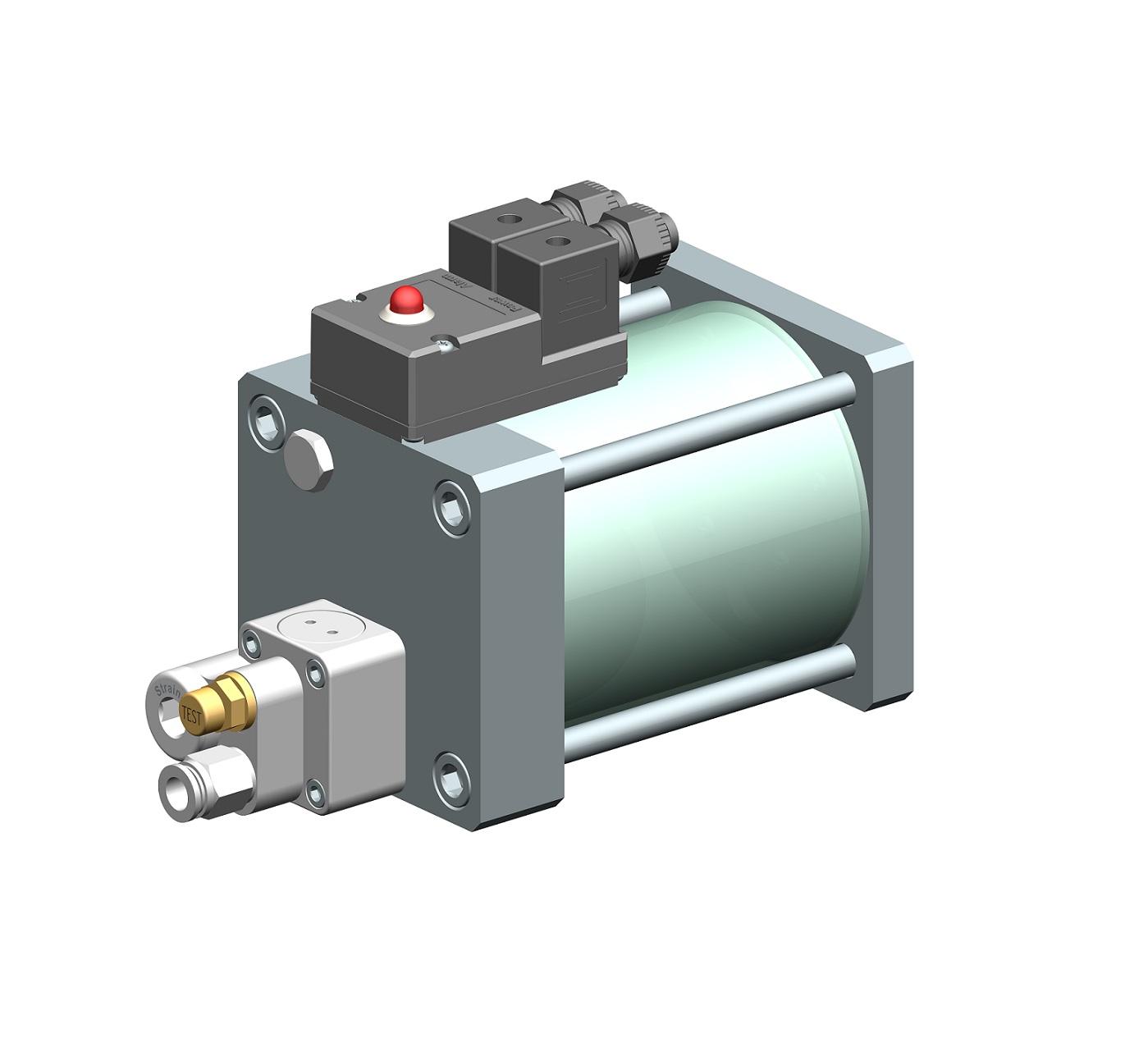

Mag-800AL |
|
产品特点 |
①控制气源取自系统自身的压缩空气，无需外接控制气源 ②半透明壳体可观察冷凝水变化 |
|
|
应用场合 |
冷凝水较清的场合 |
|
|
工作压力 |
0.2-1.6 MPa |
|
|
极限排水量 |
260 L/h（压力0.3 MPa） 425 L/h（压力0.8 MPa） |
|
|
适用介质 |
较清冷凝水 |
|
|
介质温度 |
1-60℃ |
|
|
环境温度 |
1-60℃（零下温度可选用加热棒附件） |
|
|
入口尺寸 |
G3/4”（G1/2"可选） |
|
|
出口尺寸 |
Φ10 (G1/4") |
|
|
平衡回路接口 |
G1/4" |
|
|
排放阀类型 |
气动阀 |
|
|
过滤网 |
有（内置滤网） |
|
|
容器壳体材质 |
铝+半透明复合材料 |
|
|
手动排水功能 |
有 |
|
|
防护等级 |
IP68 |
|
|
报警功能 |
无 |
同时提供N.O(报警接通)和N.C(报警断开)两种形式的无源触点输出 |
|
报警触点负载 |
/ |
交流电最大负载62.5VA，直流电最大负载60W |
|
外形尺寸 长*宽*高（mm） |
230 * 110 * 110 |
230 * 110 * 154 |
|
产品净重 |
2.6 Kg |
3.2 Kg |
