压缩空气系统在工作过程中会产生冷凝水，含有油污及颗粒杂质的冷凝水若不能及时排放，会严重影响气体品质，损害系统设备。
Smart Drain是一种液位感应电子零气耗排水器，其采用液位传感器与单片机控制系统相配合，可根据冷凝水的实际产生量进行有效排放，只排水，不排气，避免压缩空气损失。
Smart Drain采用创新的模块化结构设计，替代传统的老式结构。老式的粘连结构需要复杂的内部端子接线，工作中自身无法断电，传感器和排放阀的拆装非常繁复，而Smart Drain的模块化结构克服了这一系列弊端，使安装和维护更加便捷.
Smart Drain的设计排放速度快，动作频率高，过载能力强。
Smart Drain规格齐全，在排水量、工作压力、适用电压和产品材质等方面为用户提供广泛选择。
Smart Drain经过压力试验、流量试验、杂质试验、电磁干扰试验、淋水试验和寿命试验六大考核而定型，确保了长寿命和高可靠性。
创新的集成化结构，经济性好
手动测试功能
根据冷凝水产生量实时排放，零气耗
外置滤网，无堵塞
指示灯直观显示运行状态
入水口活动接头，安装和维护更便捷
CE、UKCA认证

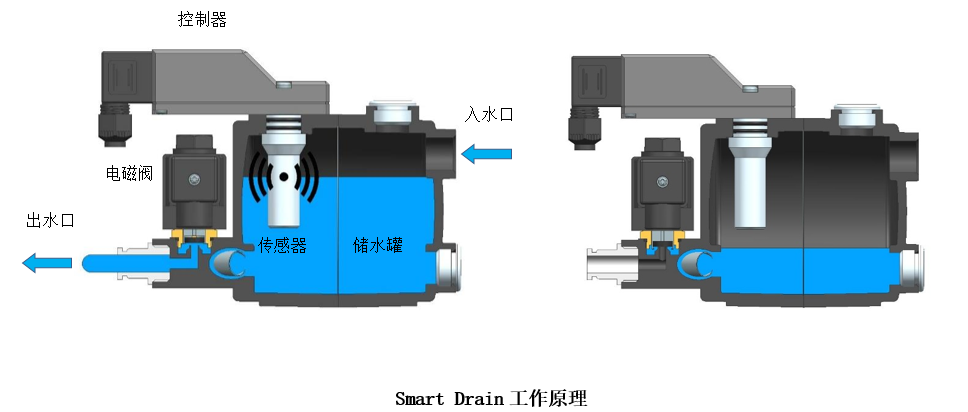

冷凝水从入水口流入储水罐，储水罐水位持续升高；
当水位升到感应点时，传感器发出信号，电磁阀打开，开始排放冷凝水；
当冷凝水快排完时，电磁阀自动关闭，残留少许冷凝水，形成水封；
当排水器出现故障导致水位过高时，传感器实时感应，自动进入自洁排水模式，并可远程输出故障信号。
|
|
|
|

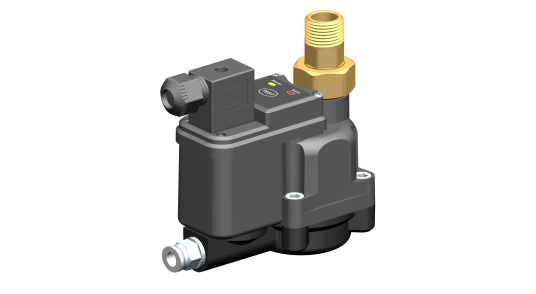

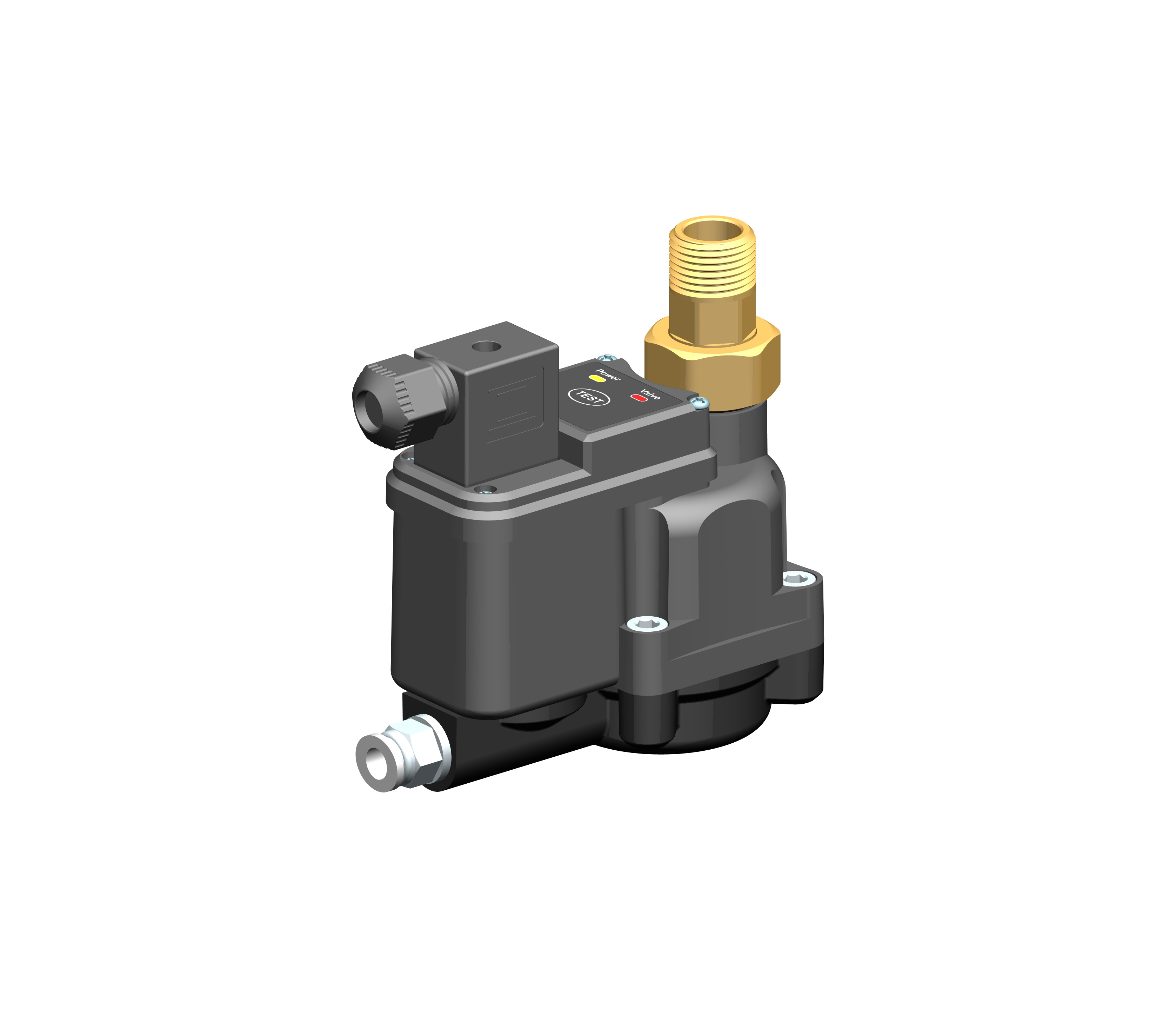

产品型号 |
SD-200A |
|
产品特点 |
①磁性触发控制排水，零气耗 ②一体化设计,尼龙外壳,经济性好 |
|
应用场合 |
小水量排放，如过滤器、小型冷干机等 |
|
工作压力 |
0-1.6 MPa |
|
最大排水量 |
12 L/h |
|
推荐适用空压机容量 |
10 m3/min |
|
推荐适用冷干机容量 |
20 m3/min |
|
推荐适用过滤器容量 |
100 m3/min |
|
适用介质 |
水、含油冷凝水 |
|
介质温度 |
1-60 ℃ |
|
环境温度 |
1-60℃（零下温度可选用加热棒附件） |
|
入口尺寸 |
R1/2"（垂直入水口） |
|
出口尺寸 |
Φ8 (G1/4") |
|
平衡回路接口 |
无 |
|
排放阀类型 |
电磁阀 |
|
过滤网 |
有（外置滤网） |
|
容器壳体材质 |
铝+增强尼龙 |
|
手动排水功能 |
有 |
|
安装位置 |
如图片所示 |
|
防护等级 |
IP65 |
|
标准电压 |
24V AC/DC 、110V AC 、220V AC |
|
报警功能 |
无报警功能 |
|
外形尺寸 长*宽*高（mm） |
124 * 60 * 123 |
|
产品净重 |
0.6 kg |
